Confronto tra un Raccordo Tradizionale e Raccordo MKM

scarica il documento


Raccordo comune
Raccordo brevettato MKM

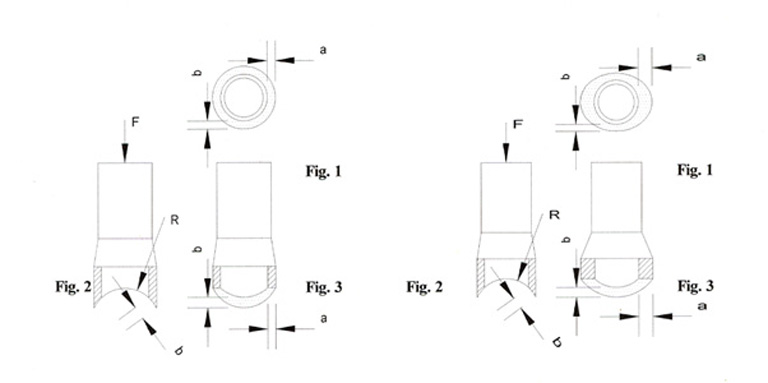

Con un raccordo di forma rotonda la superficie da saldare appare come una corona circolare (Fig. 1), dove gli spessori a e b visti in pianta risultano uguali; in realtà avendo il raccordo un raggio R per l’accoppiamento sul fianco di un tubo con superficie convessa, come ben si vede (Fig. 2 e 3) lo spessore a è molto inferiore a b sulla zona di saldatura; pertanto quando si eserciterà una pressione F non si avrà mai un’uniforme compenetrazione tra le molecole in fusione, in tal modo non si otterrà mai una saldatura di qualità.


Il raccordo MKM è stato studiato per ottenere la massima resistenza di saldatura di qualità primaria, pari alla saldatura di testa a testa; in (Fig. 1) si vede la sezione ellittica della superficie da saldare, dove lo spessore a è superiore allo spessore b; di conseguenza nelle Figure 2 e 3 gli spessori a e b sono equivalenti e ciò consente di saldare sul fianco del tubo principale, come fosse una saldatura testa a testa. Pertanto esercitando una forza F si avrà un’uniformità di pressione su tutta la zona di fusione. In questo modo si otterranno sempre saldature di ottima qualità.
